Син АненгконсумативиНосеща направляваща ролкарешения, предназначени да поддържат натоварената страна на лентовите транспортьори, като същевременно намаляват провисването на лентата, съпротивлението при движение и ненужното износване. С дизайн, фокусиран върху стабилно въртене, надеждно уплътняване и контролирано радиално биене, тези ролки могат да поддържат взискателни приложения за обработка на насипни материали и са проектирани за до 30 000 часа работа при нормални работни условия.
Носещата направляваща ролка е един от основните компоненти в лентовата транспортна система, тъй като поддържа непрекъснато както транспортната лента, така и транспортирания материал. Правилно подбраните ленти спомагат за поддържане на формата на лентата, разпределят натоварването, намаляват триенето и насърчават стабилното транспортиране. Това ръководство обяснява как работят носещите безделници, техните основни компоненти, фактори на производителност, налични конфигурации, съображения за избор и практики за поддръжка. Той също така разглежда защо прецизността на ролката, лагерите, уплътнението, качеството на материалите и условията на работа на конвейера трябва да бъдат взети под внимание при избора на доставчик на направляващо устройство.
Съдържание
- Какво представлява носеща ролка?
- Как работи ролката за носене?
- Кои са ключовите компоненти?
- Какви ползи предоставя?
- Какви видове ленти за носене са налични?
- Как да изберете правилната ролка?
- Кои технически фактори влияят на производителността?
- Как може да се удължи животът на подвижния конвейер?
- Често задавани въпроси
- Заключение

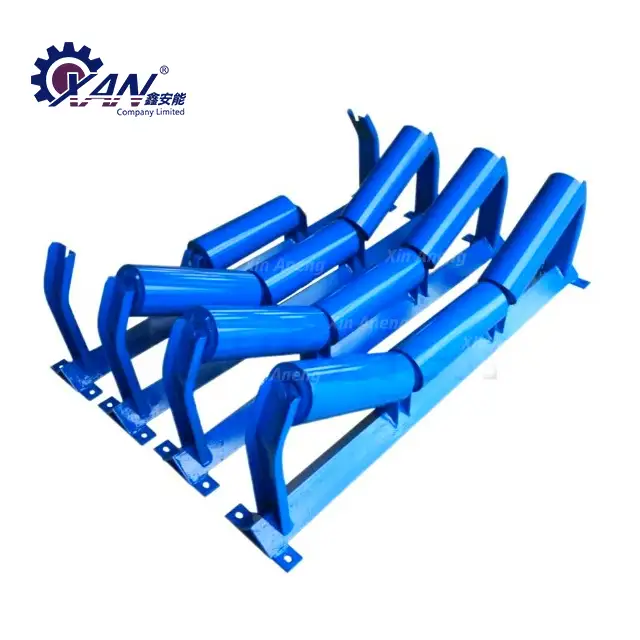

Какво представлява носеща ролка?
Носещата наклонена ролка е въртящ се конвейерен компонент, монтиран под носещата страна на лентов конвейер. Основната му задача е да поддържа лентата и насипния материал, поставен върху нея, докато лентата се движи по маршрута на транспортиране.
За разлика от задвижващата ролка на конвейера, която осигурява задвижващата сила, накрайникът осигурява главно механична опора и контролиран контакт при търкаляне. Няколко ролки обикновено са подредени като празен комплект, което позволява на лентата да поддържа подходящ профил, докато пренася материал.
В зависимост от дизайна на конвейера, носещите ленти могат да бъдат конфигурирани като стандартни ленти, плоски конструкции, ориентирани към удар дизайни, самоподравняващи се конфигурации или V-образни решения. Правилната конфигурация зависи от ширината на лентата, характеристиките на материала, скоростта на конвейера, условията на натоварване и изискванията за монтаж.
Следователно за производителите и системните интегратори изборът на подходяща носеща направляваща ролка не е просто решение за закупуване на компонент. Той пряко влияе върху стабилността на конвейера, проследяването на лентата, консумацията на енергия, честотата на поддръжка и експлоатационния живот.
Как работи ролката за носене?
По време на работа транспортната лента се движи върху серия от въртящи се ролки. Тъй като насипният материал се зарежда върху лентата, теглото му се прехвърля през лентата към накрайника и след това към рамката на конвейера.
Добре проектираното устройство за носене изпълнява няколко функции едновременно:
- Поддържа теглото на празната транспортна лента.
- Поддържа транспортирания материален товар.
- Помага за поддържане на планирания профил на колана.
- Намалява провисването на колана между опорните точки.
- Ограничава съпротивлението при търкаляне по време на транспортиране.
- Помага за гладкото транспортиране на материала.
- Намалява ненужното напрежение върху транспортната лента.
В типичния жлебов конвейер няколко ролки са разположени под ъгъл, за да образуват корито. Тази конфигурация увеличава способността на лентата да задържа насипни материали и може да подобри транспортния капацитет, без да се изисква прекомерна ширина на лентата.
Кои са ключовите компоненти?
Надеждността на накрайника на конвейера зависи от взаимодействието на няколко компонента, а не само от корпуса на ролката. Типичен носещ плъзгащ механизъм може да включва вал, лагери, уплътнения, крайни капачки, легла на лагери, ролкова тръба и подходящо смазване.
| Компонент | Основна функция | Защо има значение |
|---|---|---|
| Ролкова тръба | Осигурява въртящата се опорна повърхност за колана | Влияе върху плавността на движение, издръжливостта и контакта с колана |
| Вал | Осигурява структурна опора за въртящия се възел | Трябва да издържа на експлоатационни натоварвания без прекомерна деформация |
| Лагер | Позволява на ролката да се върти с контролирано съпротивление | Пряко влияе върху качеството на въртене и експлоатационния живот |
| Печат | Помага за предотвратяване на навлизането на замърсители в областта на лагера | Важно за прашни, мокри и взискателни среди |
| Крайна капачка | Поддържа и защитава вътрешните компоненти | Допринася за целостта на сглобката и ефективността на уплътняването |
| Смазване | Намалява вътрешното триене и износването | Поддържа по-плавна работа и издръжливост на лагера |
Поради тази причина контролът на качеството трябва да обхваща суровини, лагери, уплътнения, точност на производството, процеси на сглобяване и крайна проверка, вместо да се фокусира само върху външния вид на ролката.
Какви ползи предоставя?
1. По-добра поддръжка на колана
Непрекъснатата опора намалява прекомерното провисване на лентата и спомага за поддържането на стабилна транспортна повърхност. Това е особено важно, когато конвейерът обработва тежки или непрекъснато натоварени насипни материали.
2. Намалено износване на колана
Равномерното разпределяне на натоварването на материала помага за намаляване на локализираното напрежение върху колана. Правилното въртене на ролките също може да сведе до минимум ненужното триене между колана и поддържащата система.
3. По-гладко боравене с материала
Стабилното въртене на празен ход позволява на лентата да се движи последователно по маршрута на конвейера. Това може да допринесе за по-гладък поток на материала и да намали оперативните смущения.
4. По-дълъг експлоатационен живот на транспортната лента
Когато коланът е правилно поддържан и съпротивлението при търкаляне е контролирано, ненужното механично напрежение може да бъде намалено. С течение на времето това може да допринесе за по-дълъг живот на колана и по-ниски разходи за подмяна.
5. По-ниски изисквания за поддръжка
Надеждните лагери, ефективното уплътнение, прецизното производство и подходящите материали могат да намалят честотата на преждевременната смяна на празен ход и непланирания престой на конвейера.
Какви видове ленти за носене са налични?
Няма единична конфигурация на празен ход, подходяща за всеки конвейер. Различните оформления на конвейерите и условията за обработка на материалите изискват различни поддържащи механизми.
- Стандартни накрайници:Обикновено се използва от заредената страна на лентови транспортьори за насипни материали за оформяне на коритен профил.
- Плоски ленти:Подходящ за приложения, където се изисква плосък профил на колана.
- Ударни ленти:Проектиран за зони, където материалът пада върху колана и е необходимо допълнително абсорбиране на удара.
- Саморегулиращи се ленти:Използва се за подпомагане на контрола на проследяването на колана и намаляване на блуждаенето на колана.
- V-образни ленти:Използва се за специфични конфигурации на конвейер, където се предпочита V-образно поддържащо устройство.
При проектиране или надграждане на конвейерна система, типът празен ход трябва да бъде избран заедно с ремъка, ролката, скобата, точката на зареждане и цялостната структура на конвейера, вместо да се третира като изолиран компонент.
Как да изберете правилната ролка?
Изборът на правилната ролка изисква повече от съвпадение на номер на част от каталога. Инженерите и екипите за закупуване трябва да оценят цялостната работна среда.
- Определете ширината на колана:По-широките колани обикновено изискват по-големи и по-подходящо конфигурирани опорни системи.
- Проверете скоростта на лентата:По-високите скорости поставят по-големи изисквания към стабилността на въртене, баланса, лагерите и уплътнението.
- Оценете транспортния капацитет:Разположението на ролката трябва да поддържа както теглото на лентата, така и максималното натоварване на материала.
- Обърнете внимание на характеристиките на материала:Абразивни, прашни, мокри, лепкави или корозивни материали може да изискват специфично уплътнение и избор на материал.
- Прегледайте условията за инсталиране:Температурата, влажността, излагането на прах, външният монтаж и условията на почистване могат да повлияят на избора на ролка.
- Потвърдете съвместимостта на размерите:Размерите на вала, диаметърът на ролката, конфигурацията на рамката и монтажните размери трябва да съответстват на конвейера.
Например, публикуваните данни за производителността на носещия празен ход могат да покриват ширини на лентата от приблизително 500 mm до 2400 mm, като капацитетът на транспортиране варира в зависимост от ширината на лентата и скоростта на лентата. Това показва защо работните параметри трябва да бъдат потвърдени преди финализиране на спецификация.
Кои технически фактори влияят на производителността?
Прецизността е едно от най-важните съображения при оценката на промишлени конвейерни ролки. Прекомерното радиално биене може да увеличи вибрациите и съпротивлението, докато лошото представяне на лагера или уплътнението може да скъси експлоатационния живот.
| Фактор на ефективност | Потенциален ефект | Препоръчителен фокус |
|---|---|---|
| Радиално оттичане | Може да повлияе на вибрациите и стабилността на движение на лентата | Поддържайте подходяща производствена точност |
| Качество на лагера | Влияе върху устойчивостта на въртене и издръжливостта | Използвайте подходящи лагери за условията на работа |
| Уплътняваща производителност | Помага за защита на вътрешните компоненти от замърсяване | Съобразете уплътненията с прах, влага и излагане на околната среда |
| Ролкова повърхност | Влияе върху контакта на колана и съпротивлението при движение | Поддържайте повърхността гладка и правилно завършена |
| Сила на вала | Определя устойчивост на аксиални и експлоатационни натоварвания | Изберете размерите според действителния товар |
| Смазване | Влияе върху триенето и износването на лагерите | Използвайте подходяща грес и ефективна вътрешна защита |
Според наличната техническа информация, ролките на Xin Aneng използват специализирани лагери, грес на литиева основа и вътрешно и външно уплътнение. Продуктът е определен за до 30 000 часа при нормални работни условия, въпреки че действителният експлоатационен живот ще зависи от натоварването, скоростта, околната среда, поддръжката, монтажа и други експлоатационни фактори.
Как може да се удължи животът на подвижния конвейер?
Дори един добре произведен накрайник изисква подходящ монтаж и поддръжка. Програмата за превантивна поддръжка може да помогне за идентифициране на проблемите, преди те да се превърнат в повреди на лента или конвейер.
- Проверявайте редовно ролките за необичаен шум или вибрации.
- Проверете за признаци на блокиране или високо съпротивление на въртене.
- Проверете уплътненията за видими повреди или замърсяване.
- Наблюдавайте проследяването на колана и проучете постоянното отклонение на колана.
- Отстранете натрупания материал около ролковия модул.
- Проверете монтажните рамки и валове за хлабавост или деформация.
- Сменете повредените ролки незабавно, за да предотвратите повреда на вторичния ремък.
- Съхранявайте записи за поддръжка, за да идентифицирате модели на повтарящи се повреди.
Рутинната инспекция е особено важна при минно дело, инертни материали, пристанища, производство на електроенергия, цимент, металургия и други среди за обработка на насипни материали, където конвейерите могат да работят за дълги периоди при значителни натоварвания.
Често задавани въпроси
Каква е основната цел на носещата направляваща ролка?
Основната цел е да поддържа натоварената страна на конвейерната лента и транспортирания материал. Помага за поддържане на формата на лентата, намалява провисването, контролира съпротивлението при търкаляне и насърчава стабилното боравене с материала.
Каква е разликата между носещ накрайник и връщащ се накрайник?
Накрайник за носене поддържа натоварената носеща страна на лентата, докато накрайник за връщане поддържа празната страна на връщане, докато лентата се движи обратно към зоната за зареждане на конвейера.
По какво се различава носещият накрайник от ударния накрайник?
Стандартен накрайник за носене основно поддържа лентата и материала по време на транспортиране. Ударният направляващ механизъм обикновено се позиционира в зоните на натоварване, където падащият материал създава по-високи ударни сили и е необходима допълнителна защита на колана.
Колко дълго може да издържи носеща направляваща ролка?
Експлоатационният живот зависи от натоварването, скоростта, материала, околната среда, монтажа, поддръжката, качеството на лагера и уплътнението. Xin Aneng определя до 30 000 часа при нормални работни условия, но действителната производителност трябва да бъде оценена според конкретното приложение.
Каква информация трябва да предоставят купувачите при поръчка?
Купувачите обикновено трябва да предоставят ширина на лентата, скорост на лентата, капацитет на транспортиране, характеристики на материала, разположение на конвейера, диаметър на ролката, размери на вала, среда за инсталиране и всички приложими технически изисквания или изисквания за размери. Предоставянето на пълна информация помага на производителя да препоръча подходяща конфигурация.
Заключение
Носещата направляваща ролка може да бъде сравнително малък компонент в рамките на цялостна конвейерна система, но нейното влияние върху опората на лентата, стабилността на обработката на материала, износването, поддръжката и цялостната оперативна ефективност е значително. Правилната комбинация от ролкова структура, лагери, уплътнения, смазване, точност на размерите и специфичен за приложението дизайн може да помогне на операторите на конвейери да постигнат по-надеждна дългосрочна работа.
За проекти, изискващи надеждни конвейерни компоненти, решението Carrying Idler Roller на Xin Aneng предоставя опция за взискателни приложения за транспортиране на насипни материали. Ако избирате ролки за нов конвейер, заменяте съществуващи ленти или разработвате персонализирана транспортна система,свържете се с насс вашата ширина на лентата, скорост, капацитет и работни условия, за да обсъдите подходящо решение за вашия проект.
